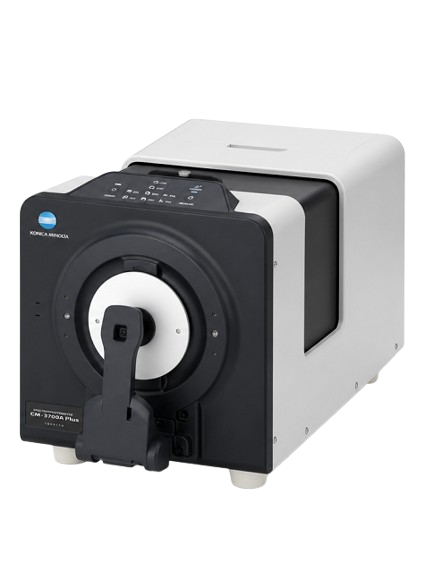

주로 플라스틱·도료·안료·염료의 분야에서 색 관리의 용도로 활용되고 있습니다. 또한, 높은 정밀도와 신뢰성을 바탕으로 다양한 업계에서 기준기로 활용되고 있는 CM-3700A와의 호환(SCI/LAV일때)을 유지하면서도, 반복성 및 기기간 오차 성능을 향상시킨 측정기입니다.
로그인
제품소개
01
제품개요
02
주요용도
반사색·투과색, 도료, 플라스틱, 직물/의류 등
03
제품특징
고정밀/고신뢰성
CM-3700A Plus는 향상된 기기간 오차(ΔE*ab 0.08 이하)를 통해 더욱 정밀한 색상관리를 제공합니다. UV차단 필터 조정 기능을 갖춰 광학적 형광 증백제가 포함된 샘플도 높은 정확도로 측정할 수 있으며, 스테인리스 스틸 소재의 광학 시스템을 적용해 내구성을 강화하고 바륨황산염 코팅 기술로 안정성을 극대화했습니다. 특히 블랙과 다크 블랙의 반복 측정 성능이 개선되어 반사율이 낮은 샘플도 정밀하게 측정할 수 있고, 기존 CM-3700A와의 측정값 차이를 최소화하여 데이터를 그대로 활용하여 여러 기기와 다양한 환경에서도 일관된 색상 관리가 가능합니다. 이를 통해 CM-3700A Plus는 더욱 정밀하고 신뢰할 수 있는 색상 관리 솔루션을 제공합니다.

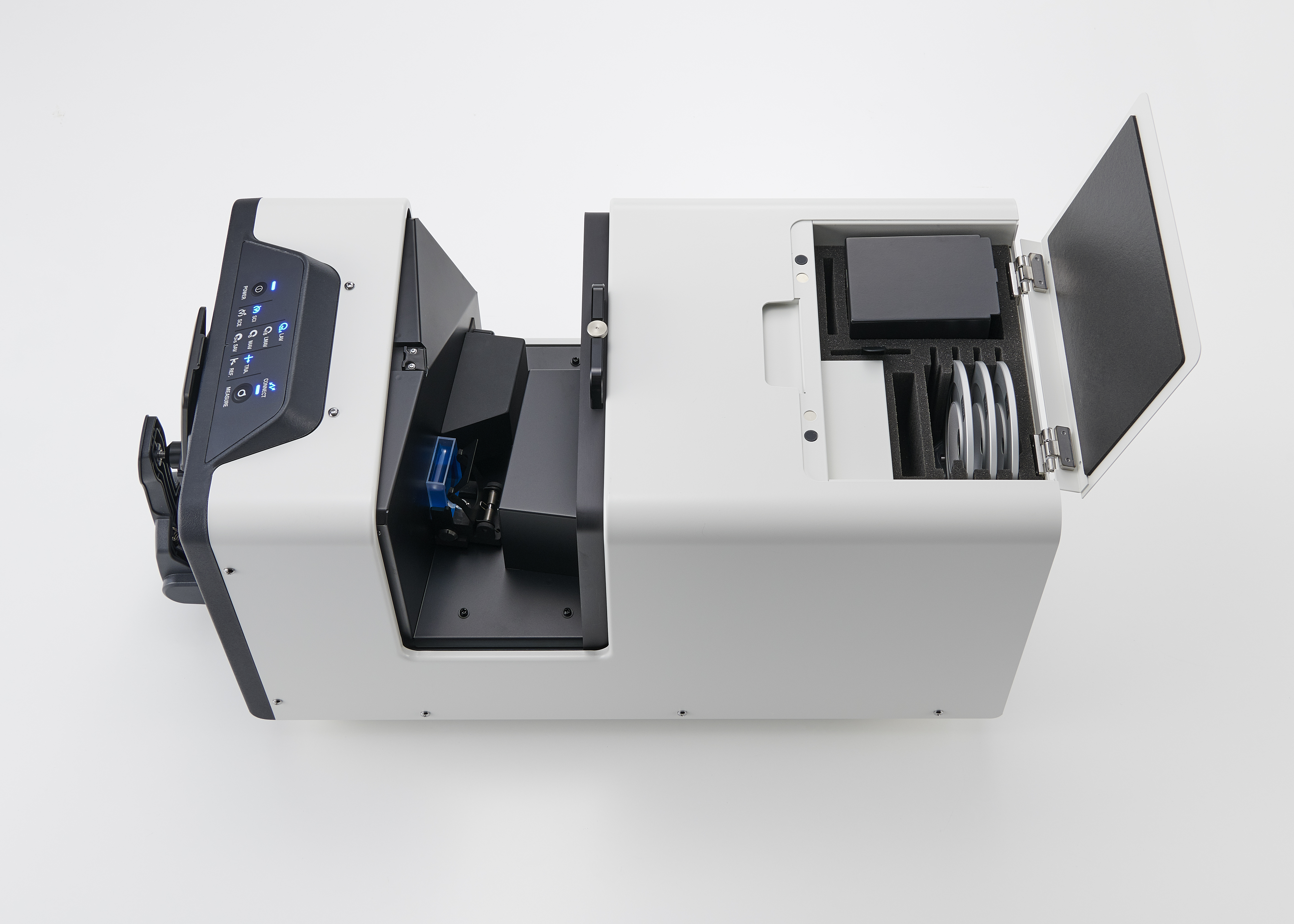

일체형 액세서리 공간
측정 조건을 스테이터스 바를 통해 확인이 가능합니다. 또한, 개선된 투과 시료 챔버 디자인을 통해 액체 및 투명 샘플에 대한 측정이 개선되었습니다. 본체 내부에 타겟 마스크를 포함한 교정 플레이트 등을 보관 가능한 공간으로 편의성을 높였습니다.
.jpg)

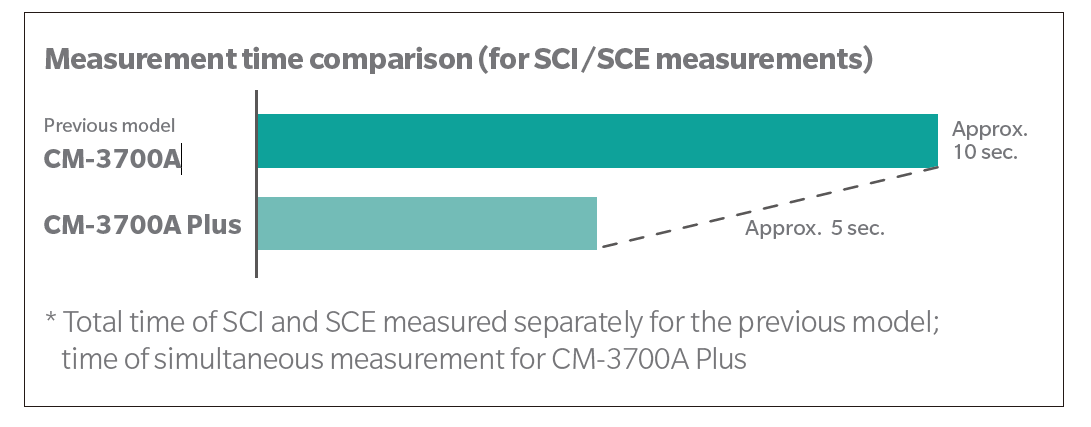

측정 작업의 효율화
SCI/SCE를 동시에 측정이 가능하며, 측정 시간은 기존 CM-3700A의 약 절반으로 단축하여 효율화를 실현하였습니다. 또한, 전자 뷰파인더 기능을 통해 PC에서 측정 위치를 확인할 수 있으며, 측정 데이터와 이미지를 저장할 수 있어서 더욱 편리해졌습니다.
※ PC와의 연결을 위해서는 별도 판매되는 소프트웨어 SpectraMagic NX2가 필요합니다.
.PNG)

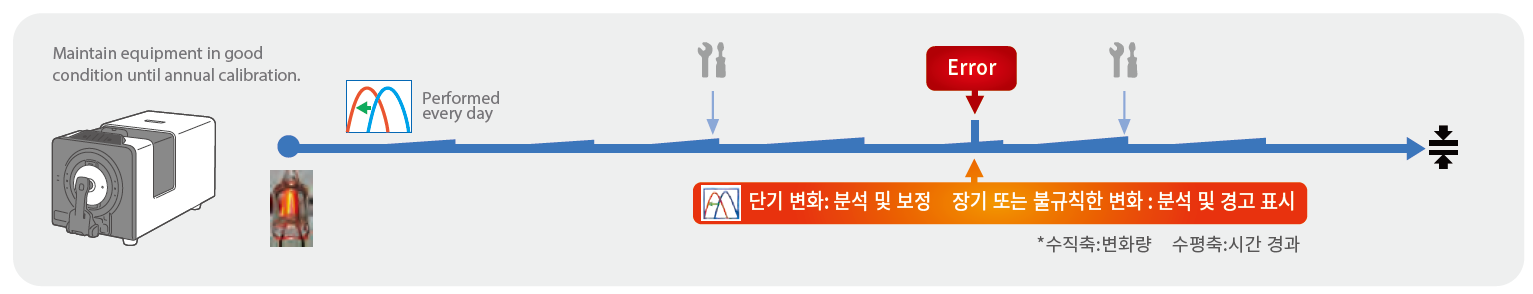

높은 신뢰성과 안정성을 제공하는 파장 보정 기능
"제로 교정", "백색 교정", 그리고 "파장 보정"을 통해 높은 안정성과 신뢰성을 바탕으로 측정 정밀도의 유지를 실현합니다. 코니카미놀타의 독자적인 기술인 "파장 보정 기능 WAA(Wavelength Analysis & Adjustment)" 은 측정기의 파장 편차를 자동으로 감지하고 보정하는 기능입니다.「CM-3700A Plus」구매 후 1년간 무상으로 "파장 보정 기능"을 제공하며, 2년차 이후에는 점검·교정 서비스를 받으며 계속 사용할 수 있습니다.
.PNG)

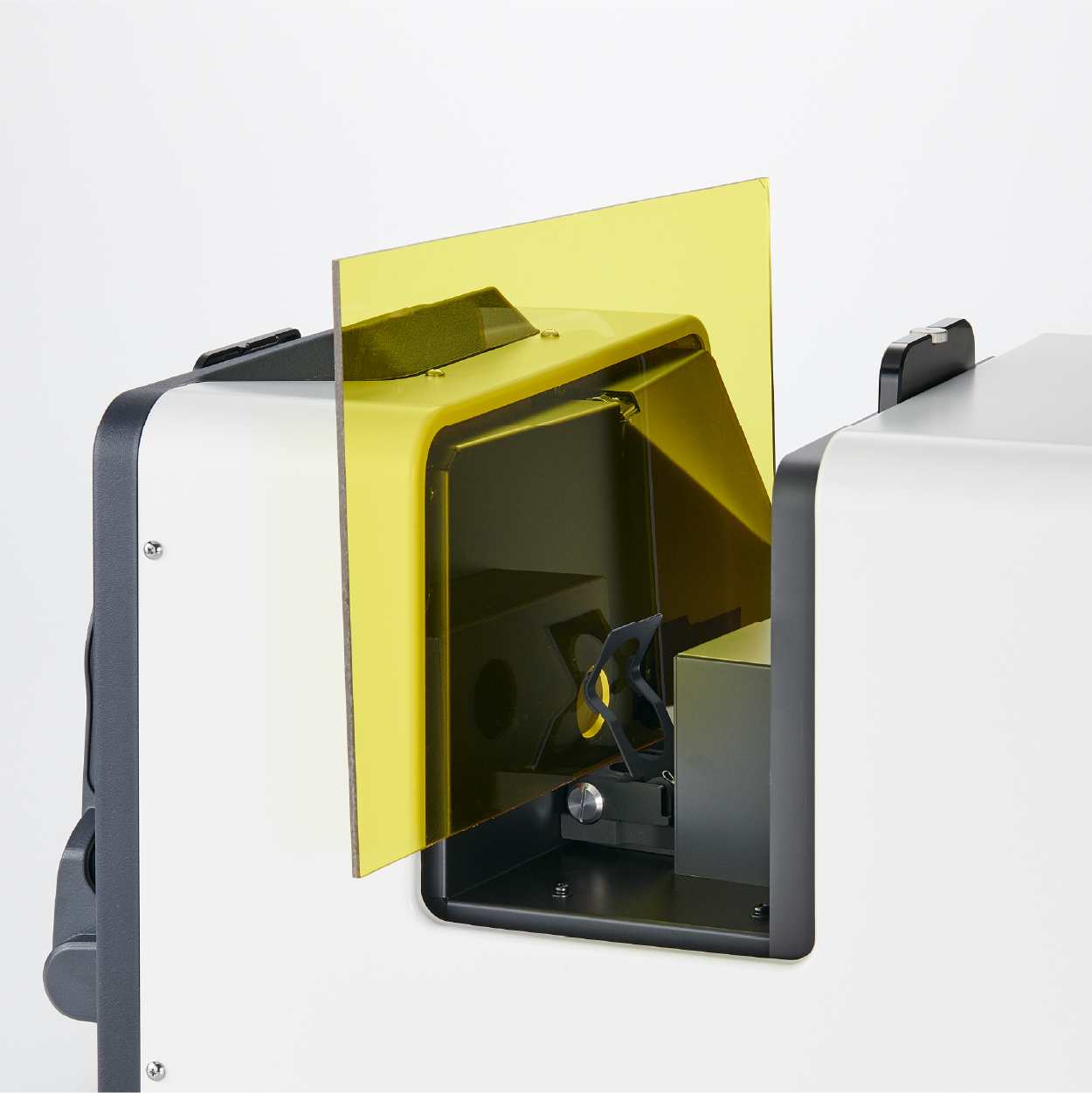

투과색 측정
확산 조명 · 0° 수광(di:0°, de:0°) 방식으로 투과색 측정이 가능 합니다. 유리, 필터 등 시트나 판형 시료부터 식품, 화장품 등 액체 시료에 이르기까지 폭넓게 대응 가능 합니다.
.jpg)

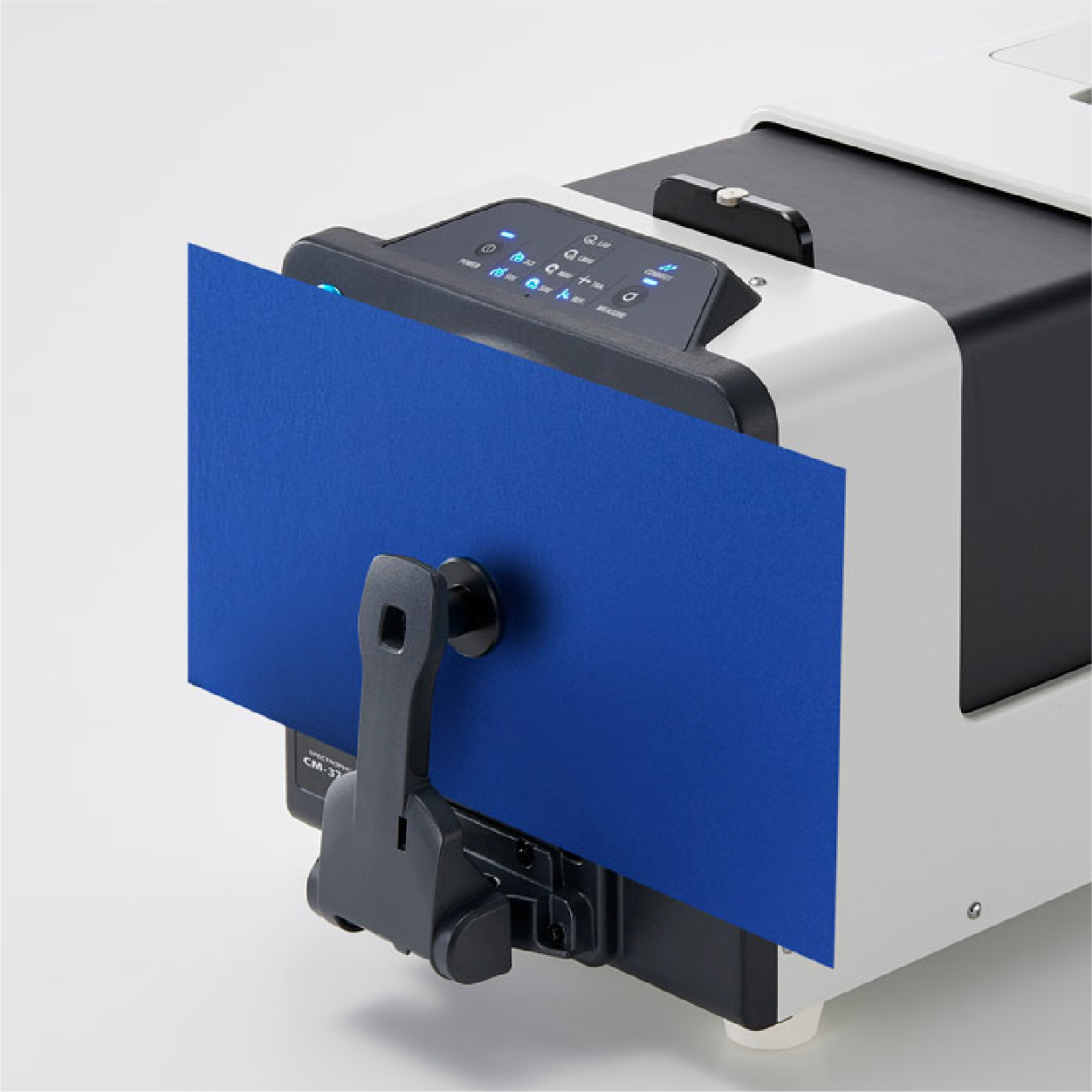

A4 사이즈 샘플 중심부 측정
A4 사이즈 샘플의 중심부를 측정할 수 있습니다. 또한, 기존의 완충제를 부착하여 시료의 손상을 방지, 샘플 홀더가 완전히 열어둘 수 있게 되었습니다.
.jpg)
환경 온습도계와 샘플 온도계
환경 온습도계와 샘플 온도계를 갖추어 측정 환경의 온습도 및 샘플 표면 온도를 확인하고 기록할 수 있습니다. 채도가 높은 색상은 특히 온도의 많은 영향을 받기 때문에, 엄격한 색 관리에서는 샘플 표면 온도와 환경 온습도의 관리가 중요합니다. 색 측정과 동시에 측정 환경의 온습도 및 샘플 표면 온도를 측정하고 기록함으로써 더욱 정확한 색 관리를 실현할 수 있습니다.
04

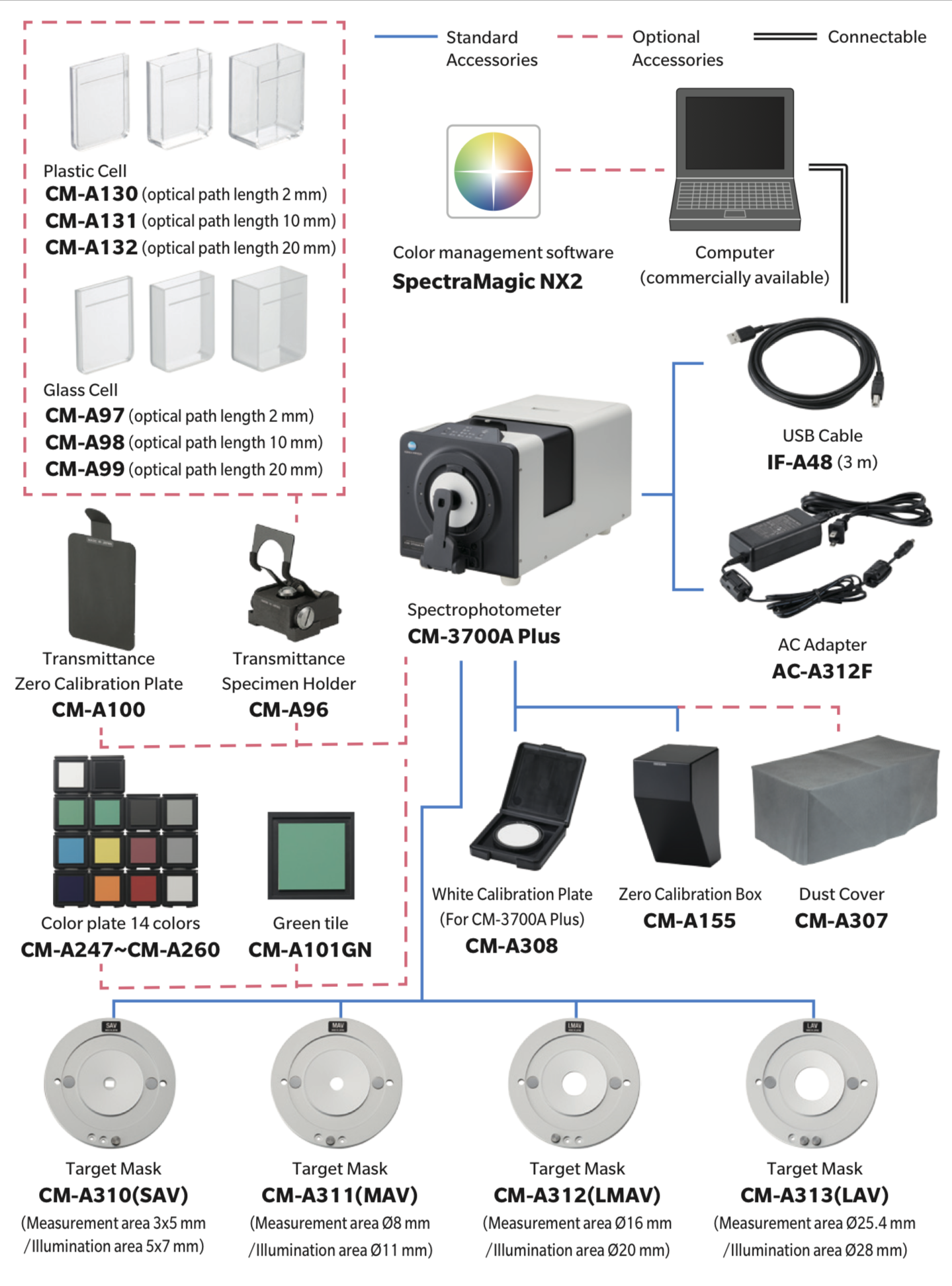

시스템도
05
주요사양
| 제품명 | CM-3700A Plus | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 조명 · 수광 광학계 | 반사 | di: 8°, de: 8°(확산 조명 · 8° 방향 수광), SCI(정반사광 포함) / SCE(정반사광 제거)의 기계적 전환 가능 관련 규격 : JIS Z 8722 조건 c, ISO 7724/1, CIE No.15(2004), ASTM E 1164, DIN 5033 Teil 7 준거 |
|||||||||||
| 투과 | di: 0°, de: 0°(확산 조명 · 0° 방향 수광) 관련 규격 : JIS Z 8722 조건 g, CIE No.15(2004), DIN5033 Teil7, ASTM E1164에 준거 |
||||||||||||
| 적분구 사이즈 | Φ152 mm (6인치) | 측정 파장 범위 | 360 nm ~ 740 nm | ||||||||||
| 수광 소자 | 38 소자 실리콘 포토 다이오드 어레이 | 측정 파장 간격 | 10 nm | ||||||||||
| 분광 수단 | 평면 회절 격자 | 반치폭 | 약 14 nm | ||||||||||
| 반사율 측정 범위 | 0~200%, 표시 분해능 : 0.001% | 측정용 광원 | 펄스 제논(Xenon) 램프 | ||||||||||
| 측정경 / 조명경 | 반사 | SAV : 3 × 5 / 5 × 7 mm, MAV : Φ8 / Φ11 mm, LMAV : Φ16 / Φ20 mm, LAV : Φ25.4 / Φ28 mm | |||||||||||
| 투과 | 약 Ø20 mm / Ø25 mm | ||||||||||||
| 반복성 | 백색 | 색채값 : 표준 편차 ΔE*ab 0.005 이내, 분광 반사율 : 표준 편차 0.05% 이내 | |||||||||||
| 블랙 | 색채값 : 표준편차 ΔE*ab 0.02 이내, 분광반사율 : 표준편차 0.02% 이내 | ||||||||||||
| 기기간 오차 | BCRA 시리즈 Ⅱ 타일 12색 평균치 ΔE*ab 0.08 이내 (LAV-SCI, 코니카 미놀타 마스터 바디 기준, 당사 측정 조건에 따름) |
UV 변환 | UV 컷 필터(400nm) 출입 방식 ※ SW를 통한 UV량 자동 조절 * 0.0% ~ 100.0% (1000단계)로 위치 조정 가능 |
||||||||||
| 최단 측정 가능 간격 | 반사 측정 (SCI 또는 SCE, 샘플 온도 측정 없음): 약 3초 반사 측정 (SCI 또는 SCE, 샘플 온도 측정 포함): 약 5초 반사 측정 (SCI + SCE, 샘플 온도 측정 없음): 약 6초 반사 측정 (SCI + SCE, 샘플 온도 측정 포함): 약 6초 투과 측정: 약 3초 |
샘플 온도 측정 | 정밀도 (사용 습도 및 온도 범위 내) SAV : ±1.2℃ LMAV, MAV : ±0.8℃ LAV : ±0.5℃ |
||||||||||
| 투과 시료실 | 가로 : 제한 없음, 세로 : 약 50 mm, 투과 시료 홀더 (별매) : 시트 형태나 판자 상태의 시료 / 액체 시료 (탈착 가능) | ||||||||||||
| 전자 뷰파인더 기능 | 내장 카메라를 통한 샘플 이미지: 이미지를 표시하거나 복사하려면 SpectraMagic NX2 ver.1.5 이상 등의 별매 소프트웨어가 필요합니다. | ||||||||||||
| 파장 보정 기능 | WAA(Wavelength Analysis & Adjustment) 기능 | 환경 온습도 측정 기능 | 가능 | ||||||||||
| 인터페이스 | USB 2.0 | 타겟 마스크 감지 기능 | 가능 | ||||||||||
| 전원 정격 | 전용 AC 어댑터 사용 | 크기 및 중량 | 271(W) × 500(D) × 274(H) mm / 20Kg | ||||||||||
| 사용 온습도 범위 | 13~33℃, 상대습도 80% 이하(33℃ 시) | 보관 온습도 범위 | 0~40℃, 상대습도 80% 이하(33℃ 시) | ||||||||||
| 표준 부속품 | 백색 교정판, 타겟 마스크 (SAV/MAV/LMAV/LAV), 제로 교정 BOX, USB 케이블 (3m), AC 어댑터 | ||||||||||||
| 별매 부속품 | 색상 관리 소프트웨어 SpectraMagic NX2, 투과 시료 홀더, 유리 셀 (2/10/20mm), 플라스틱 셀 (2/10/20mm), 투과용 제로 교정판, 컬러 플레이트, 컬러 타일 (그린), 더스트 커버 | ||||||||||||
※ 본 홈페이지에 기재된 내용, 사양 및 외관은 사정에 의해 예고 없이 변경될 수 있습니다.
