Spectrophotometer

CM-5

특징

분광 방식(반사색·투과색)
PC 없이 단독 측정

용도

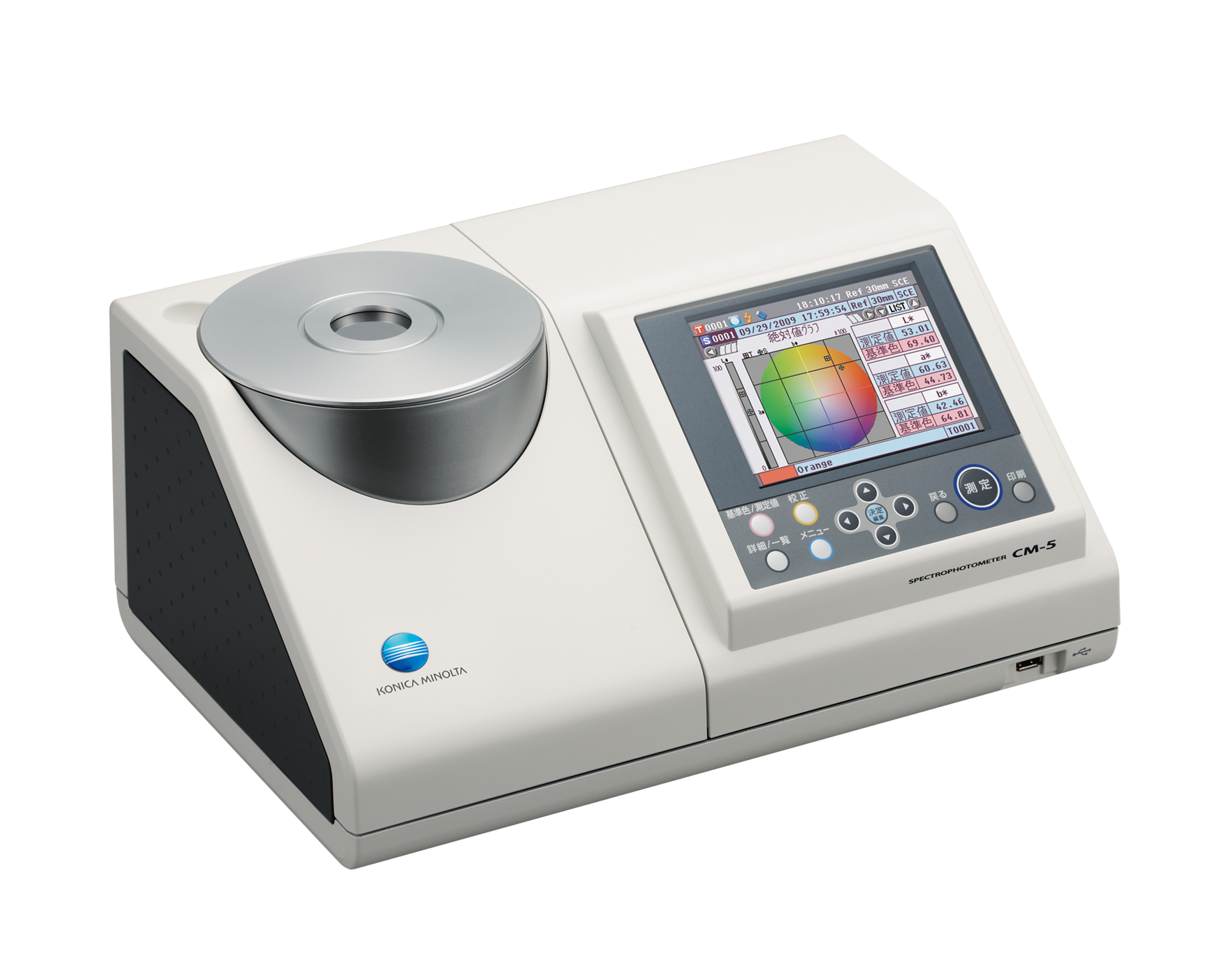

조작하기 쉽고 소형 경량, 대형 컬러 액정 탑재된 올인원 분광측색계입니다.

카탈로그 매뉴얼 소프트웨어 제품문의

제품개요

본 측정기는 자동차, 가전제품, 의료품 뿐만 아니라, 식품 · 화장품 · 화학품 등 폭넓은 분야에서 '색'이 측정되고 있습니다. 생산 현장에서 측색계가 매일 사용되고 있는 한편, 연구 개발이나 품질 검사에서는 검사 항목의 하나로서 '색'이 측정되고 있습니다.

주요용도

반사색·투과색, 식품, 의약, 화장품, 플라스틱, HAZE, APHA 등

제품특징

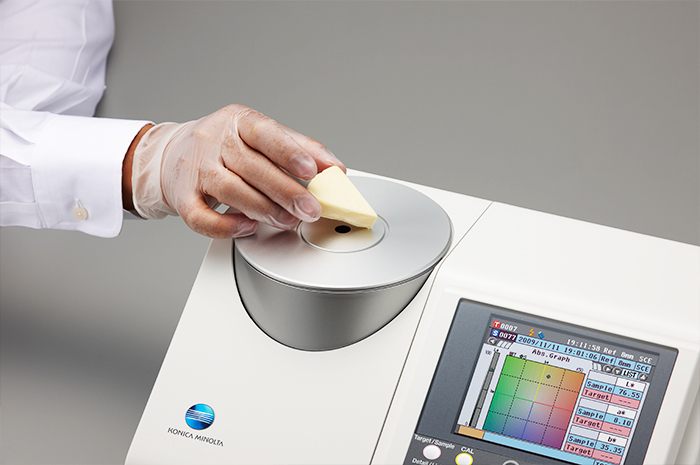

간단한 조작, 자동 백색 교정 기능으로 빠른 측정

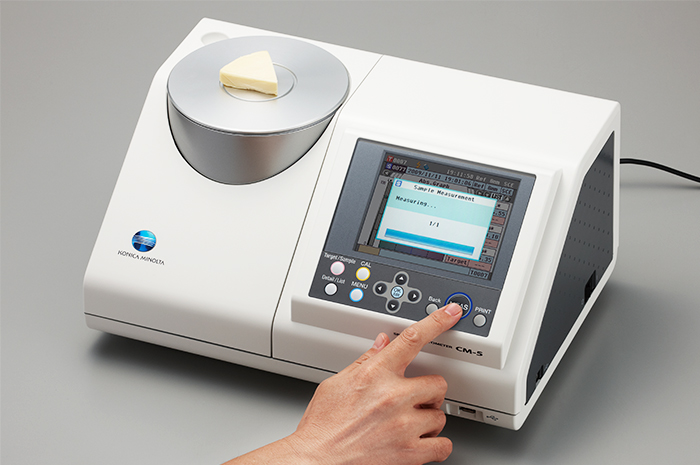

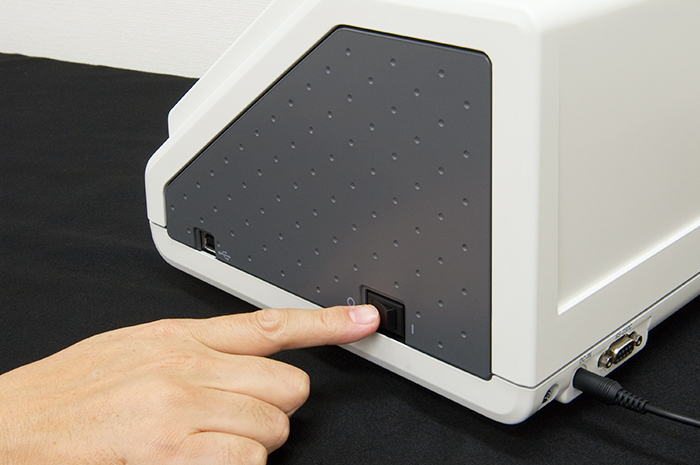

[전원 스위치 ON, 시료를 놓는다, 측정 버튼을 누른다.] 이렇게 간단한 조작만으로 누구나, 쉽고, 빠르게 측정할 수 있습니다. 또한 측정한 데이터는 4000색, 색차 기준 데이터는 1000색까지 기억할 수 있고, 불러오기도 원활합니다.

장기적으로 신뢰할 수 있는 데이터 측정

측정기는 장기적으로 신뢰할 수 있는 데이터를 출력하는 것이 중요합니다. CM-5 모델은 측정기의 경년 변화에 따른 데이터 변화량이 적기 때문에 고정밀 색상 관리를 유지할 수 있습니다.

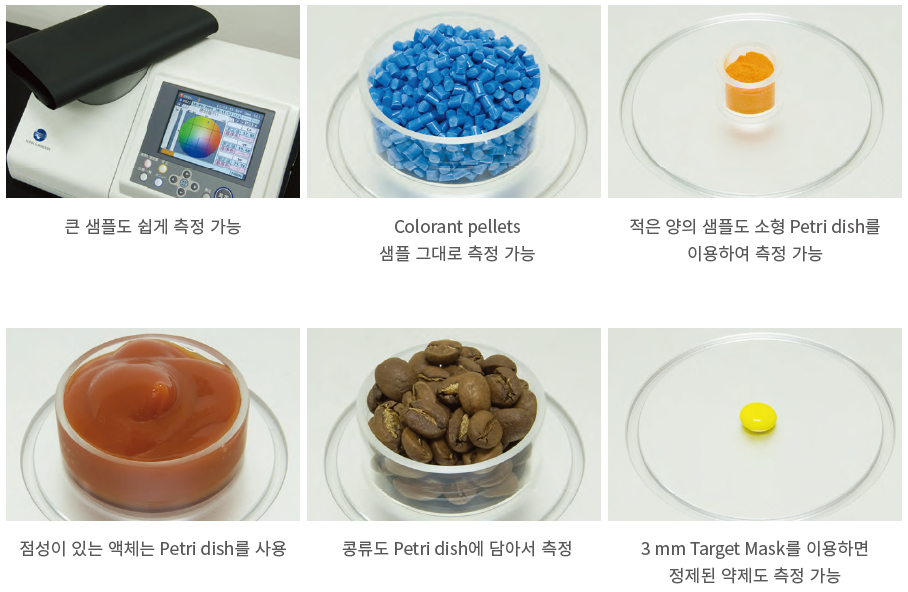

다양한 부속 장치

반사와 투과를 모두 측정할 수 있는 계측기로 풍부한 악세사리를 통한 고체, 정제, 알갱이, 페이스트, 액체 등 다양한 시료를 측정할 수 있습니다. 또한 레이 메탈, 유기EL, 창약 등 고액의 가루를 측정할 수 있는 미소 샬레(Ø16mm)도 준비되어 있습니다.

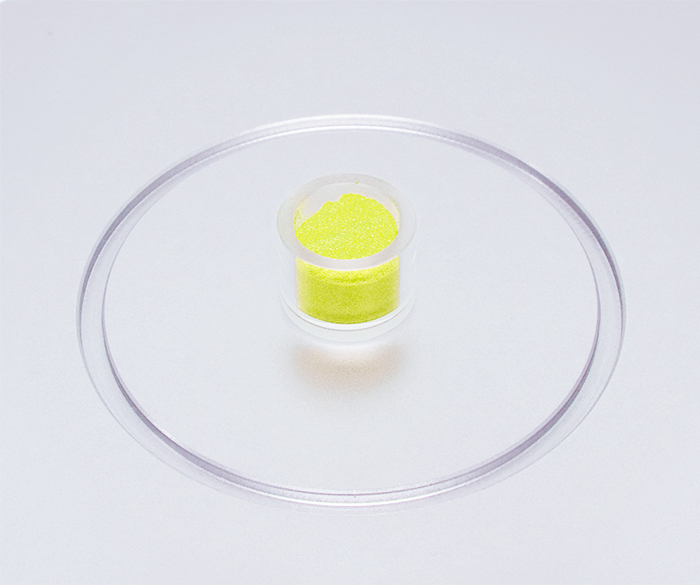

미소 샘플 측정용 소형 샬레 (Ø16mm)

희소금속, 유기 EL, 창약 등 고액의 가루에 대한 미량 측정이 가능합니다.

자동 백색 교정으로, 빠른 측정과 소량의 가루로 측정할 수 있기 때문에 작업 시간의 단축 및 비용 절감이 가능합니다(기존의 약 1/20의 양으로 측정 가능)

흡광도 측정 기능 탑재

-흡광도는 시료가 빛을 얼마나 흡수하는지를 나타내는 지표로 흡수 파장의 원인, 착색도의 평가, K/S의 산출 등 흡수 평가에 활용 가능합니다.

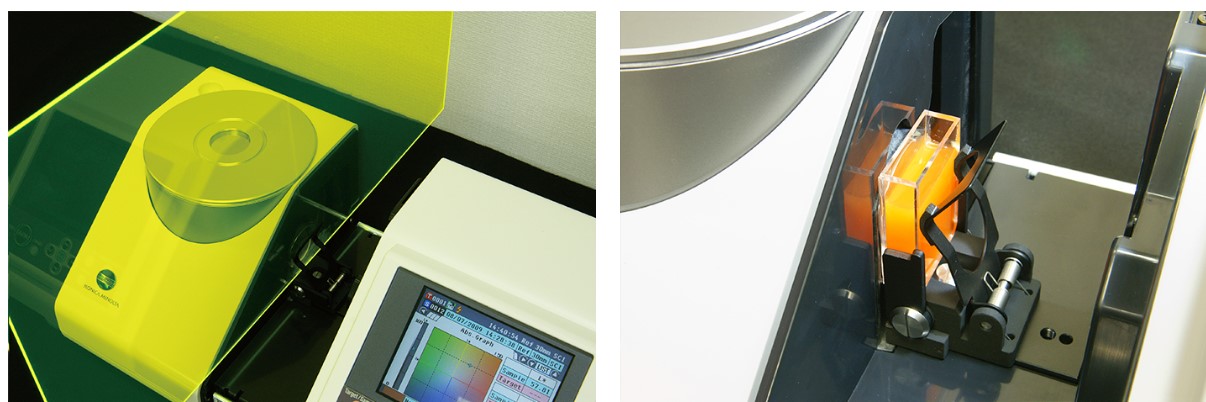

대형 투과 시료실

슬라이드 커버를 열면 등장하는 투과 시료실은 크고 넓으며 깊이에 제한이 없기 때문에 큰 시트지나 60mm 두께의 시료도 쉽게 측정할 수 있습니다. 또한 10mm 셀용 측정 세트(별매 부속품)를 사용하면 시판되는 표준 셀도 사용할 수 있으므로, 현행 작업의 계승성이 뛰어나고 액체 시료도 절약됩니다.

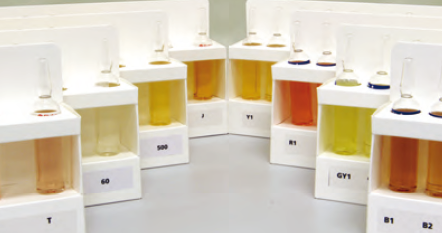

GARDNER, HAZEN / APHA 등의 측정 가능

GARDNER, HAZEN / APHA, Iodine Color Number, European pharmacopeia 등의 화학 분야에서 자주 사용되는 각종 색 시험 지수의 검사량선 데이터를 측색계 내부에 장비화하여 언제든지 간단하게 측정 가능 합니다.

IQ/OQ/PQ에 관한 증명서 발행 가능

FDA에 정통한 외국계 메이커로부터도 호평과 신뢰를 받고 있습니다.

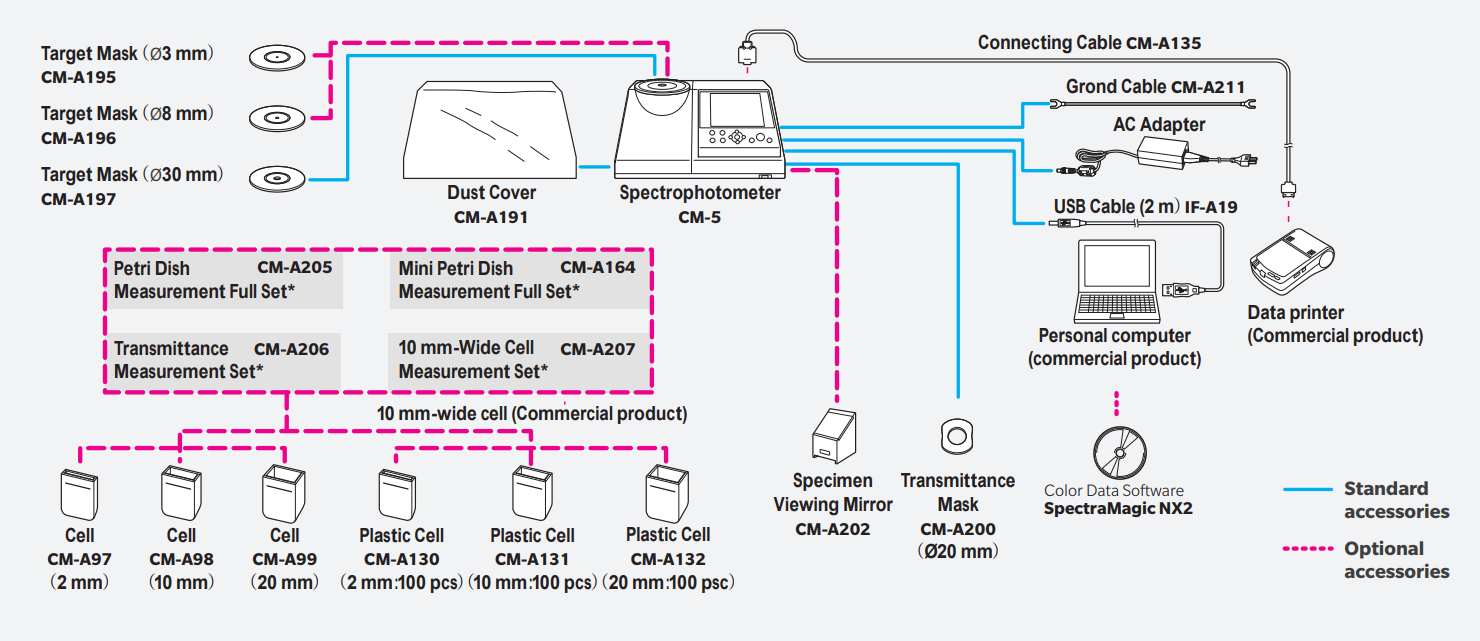

시스템도

주요사양

제품명	CM-5
조명 · 수광 광학계	di: 8°, de: 8°(확산 조명 · 8° 방향 수광), SCI(정반사광 포함) / SCE(정반사광 제거)의 기계적 전환 가능 (DIN5033 Teil7, JIS 8722 조건 c, ISO7724 / 1, CIE No. 15, ADTM E 1164에 준거)
적분구 사이즈	Φ152 mm (6인치)	측정 파장 범위	360 nm ~ 740 nm
수광 소자	듀얼 40소자 실리콘 포토 다이오드 어레이	측정 파장 간격	10 nm
분광 수단	평면 회절 격자	반치폭	약 10 nm
반사율 측정 범위	0~175%, 표시 분해능 : 0.01%	측정용 광원	펄스 제논(Xenon) 램프
최단 측정 가능 간격	약 1초 (데이터 출력까지), 최단 측정이 가능한 간격은 약 3초
측정경 / 조명경	LAV : Ø30 mm / Ø36 mm, MAV : Ø8 mm / Ø11 mm (별매품) SAV : Ø3 mm / Ø6 mm (별매품)
반복성	분광반사율 : 표준 편차 0.10% 이내 (400 nm ~ 740 nm) 색채값 : 표준 편차 ΔE*ab 0.04 이내 (백색 교정후, 백색 교정판을 10초 간격으로 30회 측정했을 때)
기기간오차	BCRA시리즈2 타일 12색의 평균값 ΔE*ab 0.15 (Typical) (LAV / SCI) (마스터 바디 기준, 자사 측정 조건에 의해)
투과색 측정 방식	di: 0°, de: 0°(확산 조명 · 0° 방향 수광)	투과 시료실	가로폭 : 무제한, 횡폭 : 60 mm, 측정경 : Ø20 mm
투과 시료 홀더	시트상, 판상의 시료 / 액체 시료 겸용 (탈부착 가능) (별매)	표시 디스플레이	14.5 cm TFT Color 액정
표시언어	일본어(한자), 영어, 독일어, 프랑스어, 스페인어, 이탈리아어, 중국어	백색 교정	내장된 백색 교정판에 의해 자동 교정(액체의 투과 측정시 제외)
인터페이스	USB 1.1 (PC접속, USB메모리), RS-232C 준거	관찰 조건	2°시야, 10°시야
광원	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (2 종류의 광원에서 동시 평가 가능)	표시	분광 수치 / 그래프, 색채값, 색차치, 색차 그래프, OK / NG 판정, Pseudo Color, 색미 방향
표색계	Lab, LC*h, Hunter Lab, Yxy, XYZ, 먼셀 및 각 색차(먼셀은 제외)
별매 부속품	반사	MI, WI (ASTM E313-73 / E313-96), YI(ASTM E313-73 / E313-96 / ASTM D1925)WB (ASTM E313-73), ISO Brightness
별매 부속품	투과	Gardner, Iodine Color Number, Hazen / APHA, European Pharmacopeia, US Pharmacopeia
USER INDEX	있음 (USER INDEX의 설정에는 색채 관리 S/W Spectramagic NX2 필요)	색차식	ΔEab (CIE1976), ΔE94 (CIE1994), ΔE00 (CIE 2000), CMC (l: c), ΔE(Hunter)
합불 판정	각 색차치(먼셀 제외)와 각 색차치 및 각 INDEX치 (투과 INDEX 제외) 각각의 한계치를 설정할 수 있음	데이터 수	측정치 데이터 4000 데이터 / 색차 기준색 데이터 1000 데이터
USB 메모리 저장	측정치 데이터와 색차 기준색 데이터를 저장 가능, 환경 설정 저장 및 읽음 가능	전원	전용 AC 어댑터 (100V ~ 240V, 50/60Hz)
사용 온습도 범위	13~33℃, 상대습도 80% 이하(35℃ 시), 결로가 없을 것	보관 온습도 범위	0~40℃, 상대습도 80% 이하(35℃ 시), 결로가 없을 것
크기	슬라이드 커버 닫힘 : 385(W) × 192(D) × 261(H) mm 슬라이드 커버 열림 : 475(W) × 192(D) × 261(H) mm	중량	5.8Kg
