제품소개

고성능 센서와 회로 기술에 의해 초저휘도에서 고휘도까지를 커버하는 정밀도 보증 휘도 범위를 실현. 초저휘도 측정이 요구되는 OLED나 HDR(High Dynamic Range) 디스플레이의 정확한 휘도 색도나 감마 특성의 평가, 조정에 공헌합니다.

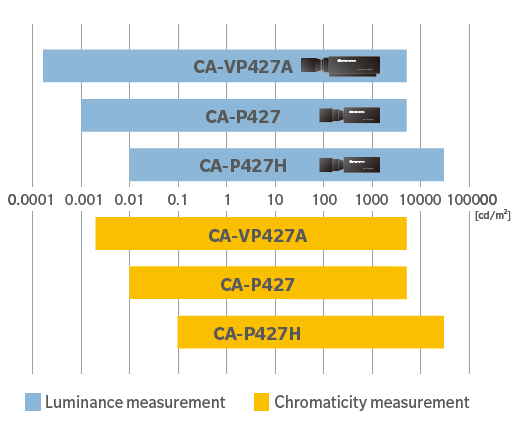

※ 디스플레이 측정 휘도 범위 예

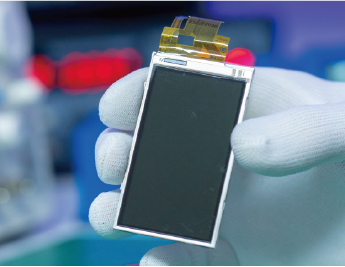

· 모바일용 OLED : 0.001 ~ 500cd/m²





· φ27mm CA-VP427 Advanced High Sensitivity Probe 사용 시 정밀도 보증 휘도 범위 : 0.003 ~ 5,000cd/m²

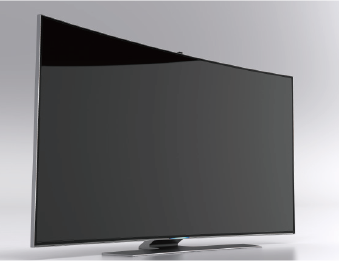

· HDR 디스플레이 : 0.01 ~ 2,000cd/m²





· φ27mm CA-P427 Probe 사용 시 정밀도 보증 휘도 범위 : 0.001 ~ 5,000cd/m²

· 백라이트 모듈 : 20,000cd/m²





· φ27mm CA-VP427 High-Luminance Sensitivity Probe 사용 시 정밀도 보증 휘도 범위 : 0.01 ~ 30,000cd/m²

다양한 디스플레이의 측정에 대응할 수 있도록 소직경 측정 프로브나 장거리 측정 프로브 등 폭넓은 라인업을 준비하고 있습니다. MiniLED등의 신기술의 채용이 퍼지고 있는 백라이트 모듈의 측정에 적합한 고휘도 프로브도 보유하고 있습니다.

※ 프로브 종류 및 측정 직경

•





• 측정 직경 φ27mm : CA-VP427A, CA-P427, CA-P427H, CA-P427C





• 측정 직경 φ10mm : CA-VP410A, CA-VP410T, CA-P410, CA-P410H





• 측정 직경 φ4mm : CA-VP404





• 측정 직경 φ2.1mm : CA-VP402






Display Color Analyzer CA Series는 고정밀도의 XYZ 필터를 가지며, 분광 응답도의 CIE1931 등색 함수에의 높은 근사도를 특징으로 하고 있습니다. 함께 교정 광원의 분광 스펙트럼을 LED 광원 디스플레이에 근사시킴으로써, 삼자극치형의 측정기이면서, 분광 휘도계에 육박하는 높은 색도 측정 정밀도를 실현했습니다. 광색역 디스플레이의 보다 정확한 색도·화이트 밸런스의 평가나 조정에 공헌합니다.

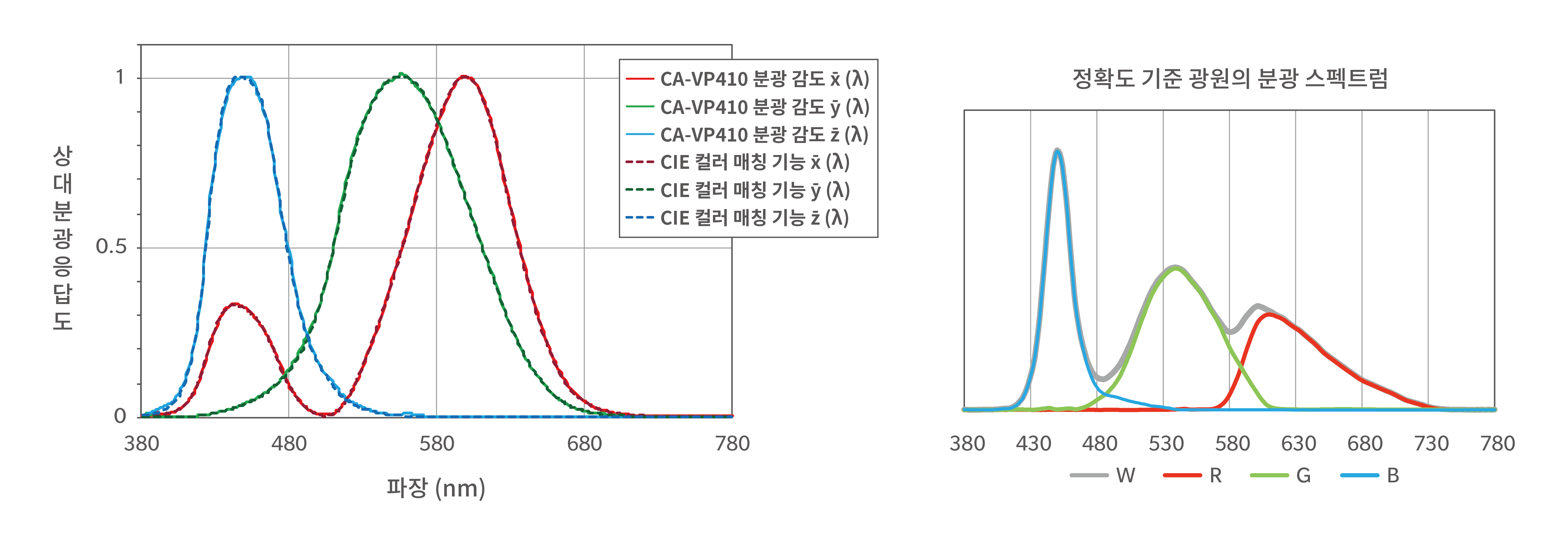

※ CIE1931 등색함수와 CA-410 비교 (Probe CA-VP410 대표 예)

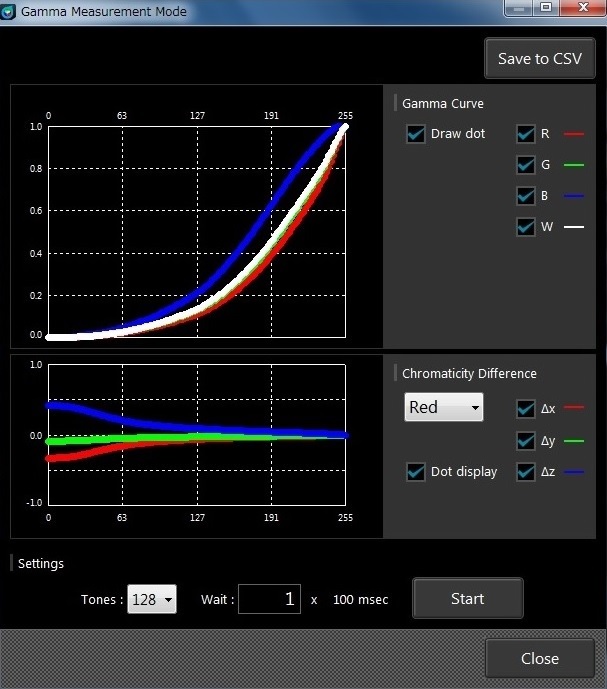

Display Color Analyzer CA Series는 높은 센서 감도와 고속 연산에 의한 고속 측정을 실현하고 있어 감마 측정 등 측정 횟수가 많은 휘도 색도 평가나 조정 시간 단축에 기여합니다. 스피드 모드로서 구 기종 CA-310과 동등 이상의 정밀도를 확보하면서 보다 고속 측정을 실시하는 LTD. AUTO 모드를 탑재하고 있습니다. 또한 새로운 동기 측정에서 최단 측정 적분 시간을 설정하는 Single-Frame 모드를 추가했습니다. OLED 생산 공정에서의 색조정 등 측정 속도가 중요한 장면에서의 생산성 향상에 기여합니다.

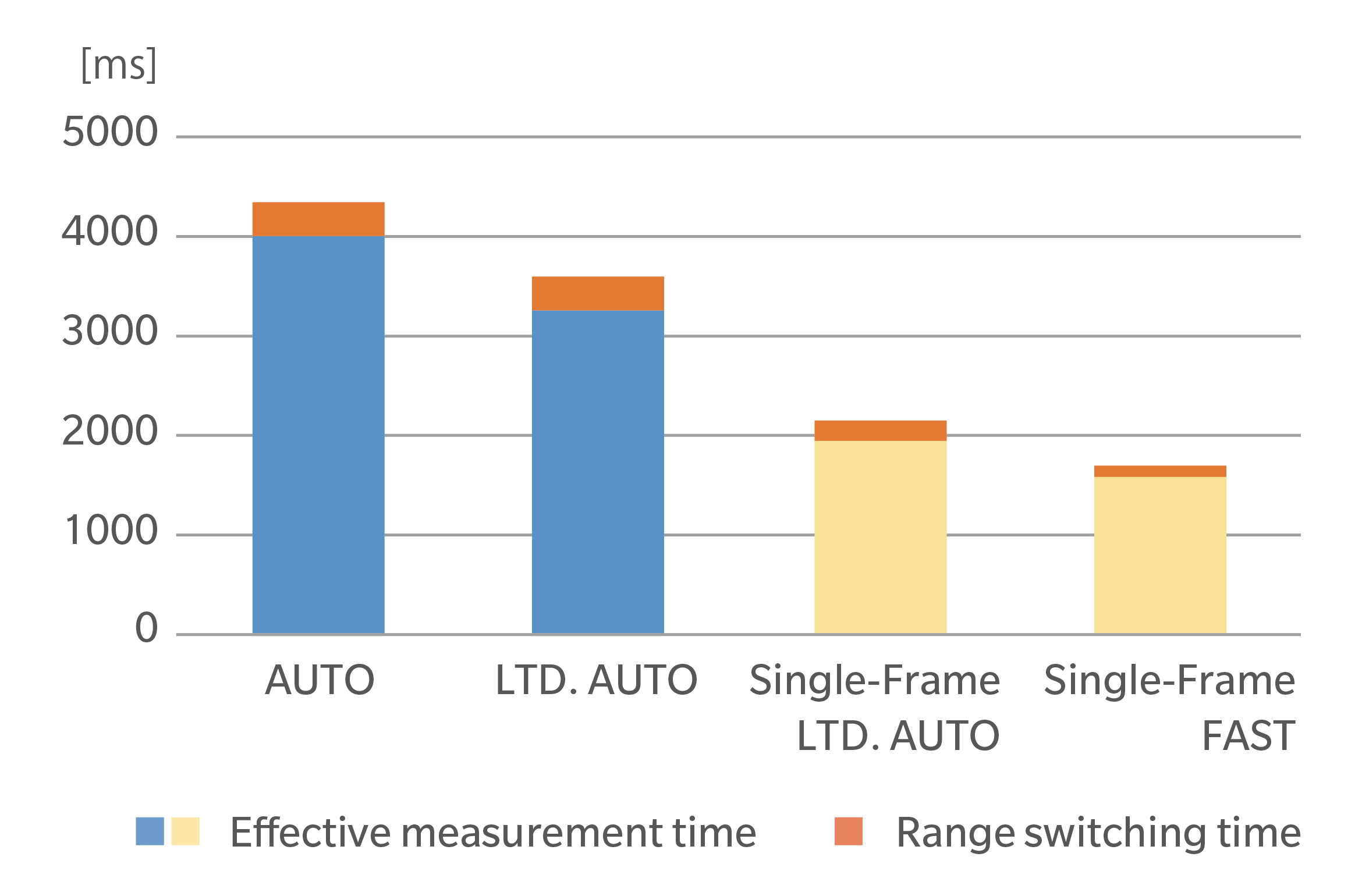

* 감마 측정 시 레인지 전환 시간

※ CA-P427 사용 / 측정 동기 모드 : NTSC / Integration Time : Double-Frame, Single-Frame

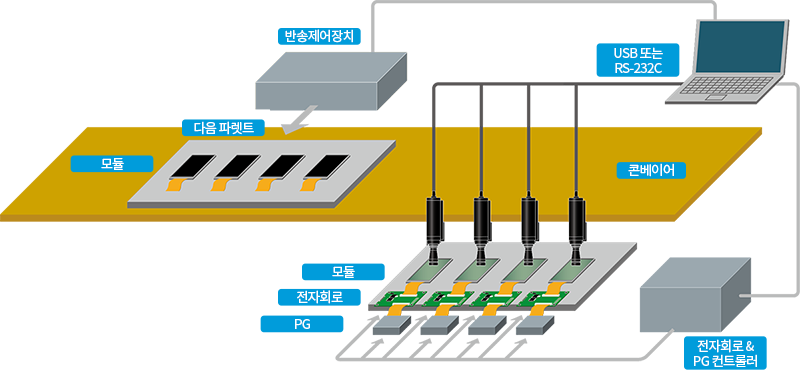

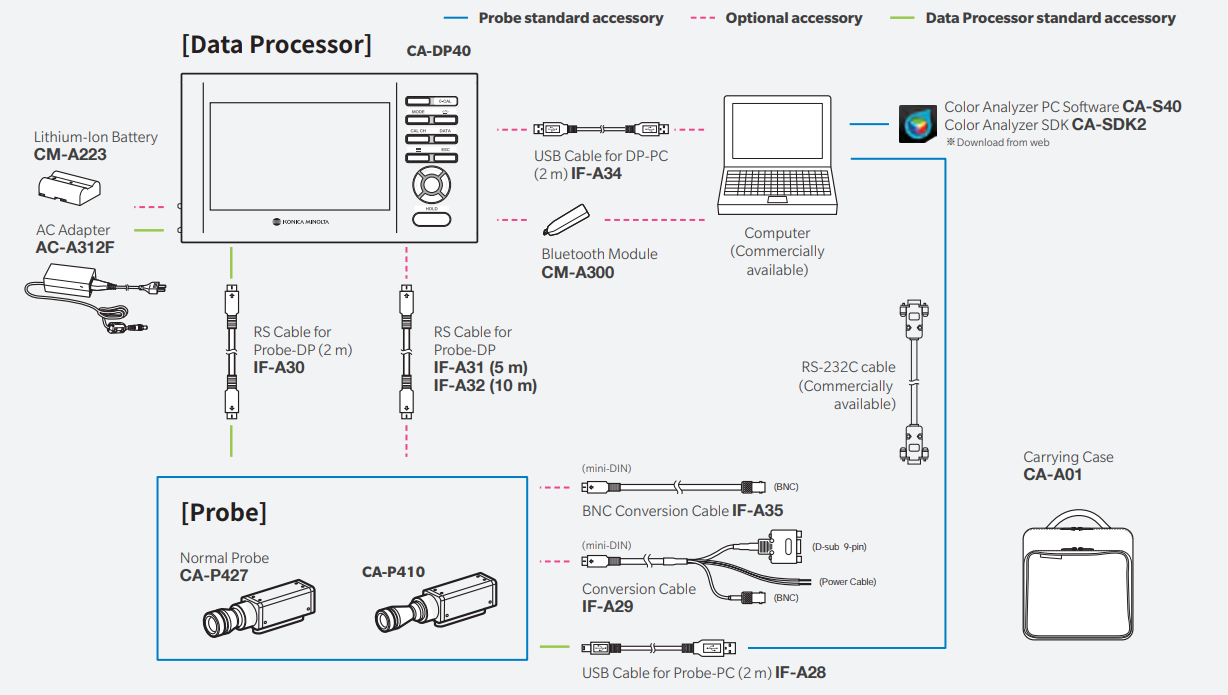

* 시스템 구성 예

Display Color Analyzer CA Series는 출시 이후 많은 고객으로부터 자동 측정 장치에 포함되는 고정밀 Color Sensor로서 채택되어왔습니다. CA-410용 SDK(Software Development Kit)인 CA-SDK2의 기본 커맨드를 기존 기기의 SDK인 CA-SDK와 동일하게하고, 또한 Probe 고정 나사 홈의 위치를 기존 Probe와 동일하게 제작(Mini Probe 제외)함으로서, 기존 모델과의 호환성을 유지하고, 제로 교정 셔터의 자동화 대응이나 Probe와 PC간 직접 통신으로 인한 공간 확보 등, 더욱 Integration용 Sensor로써 최적화 된 제품 입니다.

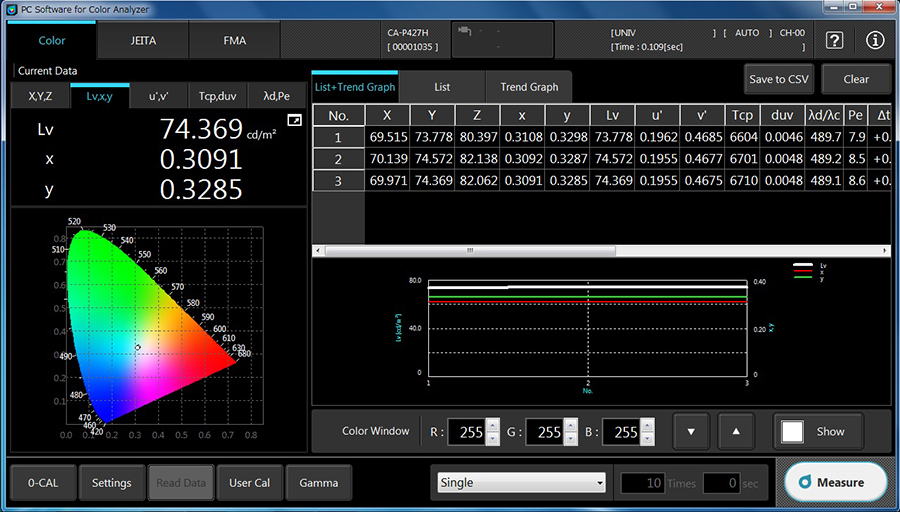

CA-410의 Probe에는 측정 소프트웨어 CA-S40가 기본으로 제공되며, Probe와 PC를 직접 연결하여 측정할 수 있습니다. CA-S40은 Windows® 10/11 및 macOS®에 대응이 가능해, 보다 폭넓은 고객의 측정 현장에서 활용할 수 있습니다.

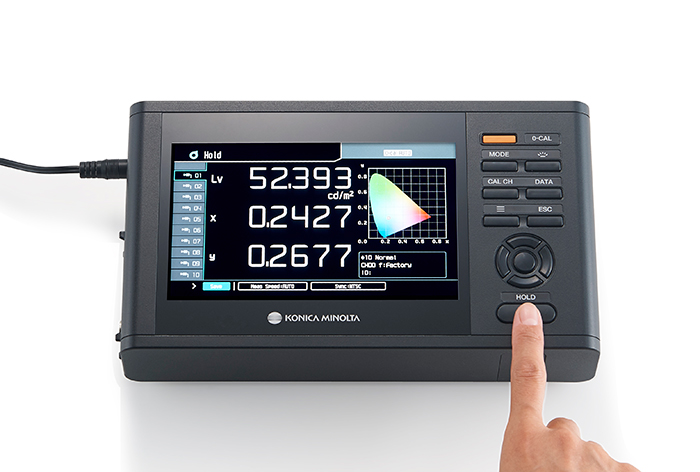

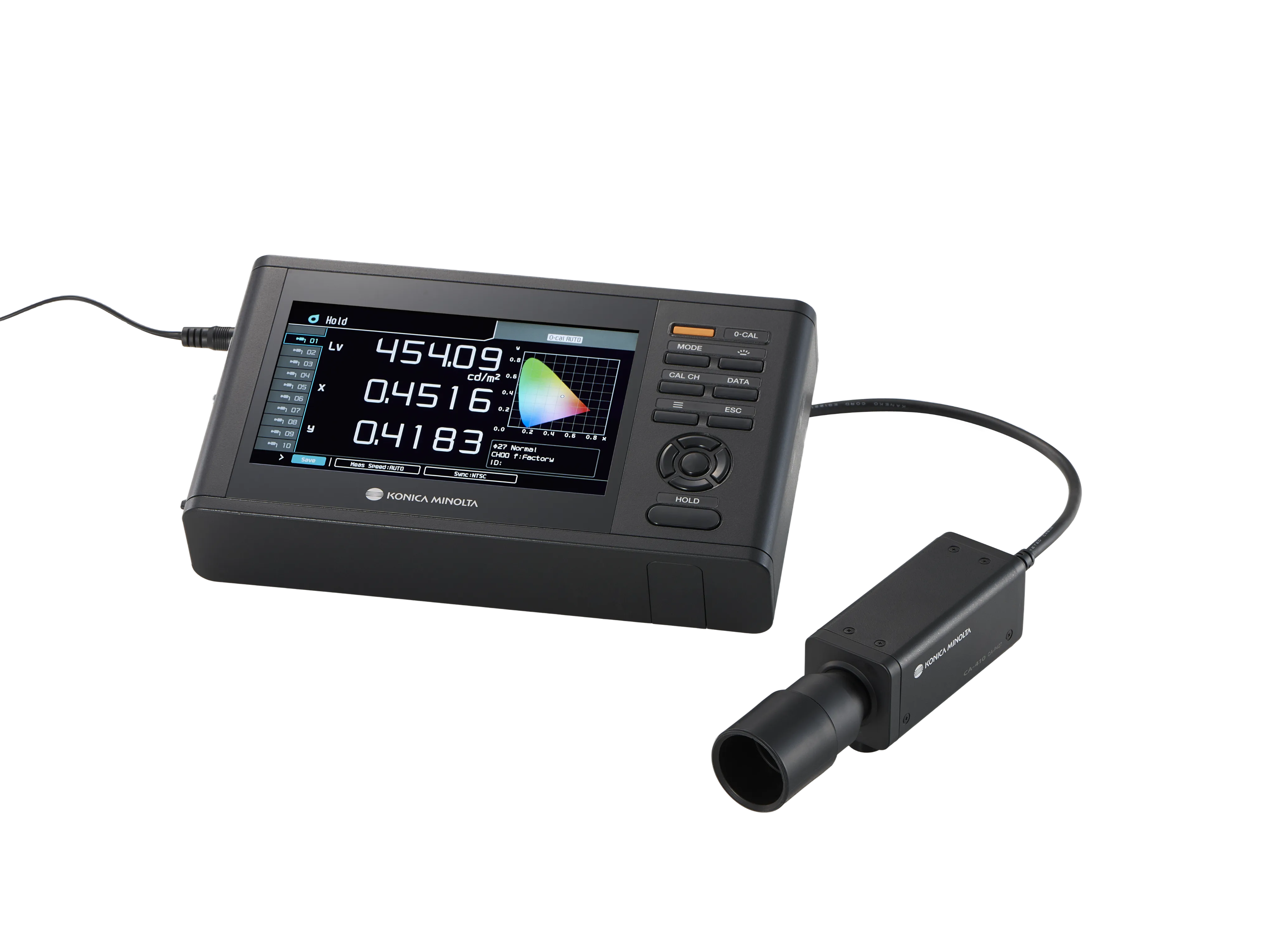

빠르게 진화하고 있는 디스플레이 업계에서는 연구 개발 부문에서도 작업 시간 단축이 요구되고 있습니다. Data Processor CA-DP40은 CA-310의 특징인 「간단 조작」을 더욱 발전시켰습니다. 「자동 제로 교정에 의한 전원 투입 후 즉각 측정 개시」, 「보기 편한 7인치 디스플레이」, 「다국어 대응」, 「리튬 이온 전지(별매)로 인한 이동성」등, 연구 개발 용도의 편리성을 높이고, 신속하고·안정적인 측정 데이터를 얻는데 기여합니다. 또한 CA-DP40은 Probe를 최대 10개 까지 연결해서, 다점 측정에도 대응할 수 있습니다.

※ CA-VP427A를 포함한 이후 모델은 CA-DP40을 지원하지 않습니다.
