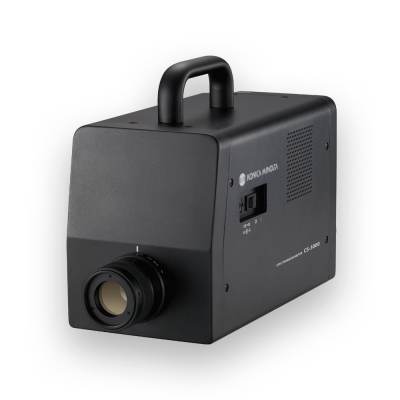

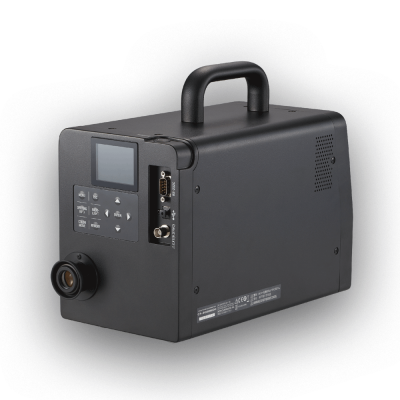

CS-2000 시리즈와 데이터 호환성을 유지하며, 본 기기는 수 년간 축적된 센서 기술과 최신 디지털 기술이 반영된 분광 방사 휘도계로써, 고화질 디스플레이 개발 및 검사에 최적화된 성능을 갖추고 있습니다.
기존 CS-2000 시리즈와 데이터 호환성을 유지하면서 초저휘도에서 초고휘도까지 넓은 범위를 빠르고 정확하게 측정할 수 있습니다.고속화를 이루어낸 최적화 모델
로그인
제품소개
01
제품개요
02
주요용도
OLED, LCD와 같은 디스플레이 측정
자동차용 디스플레이 및 컨트롤 장치의 램프 측정
사이니지 및 각종 조명 측정
각종 광원에 대한 연구 및 측정 실험
03
제품특징
측정각별 색도 정밀도 보증
CIE1931 xy 색도와 CIE1976 UCS 색도의 u'v'에서 측정각마다 정확도와 반복성을 보증하고 있습니다.
측정 시간 단축
CS-2000Plus 는 아래와 같은 새로운 기능을 탑재하여 기존 대비 1/4 미만으로 대폭적인 시간 단축이 가능합니다.
FAST 모드
- FAST 모드 : NORMAL에 비해 약 17%의 측정 적분 시간
- SUPER FAST 1 모드 : NORMAL에 비해 약 5%의 측정 적분 시간
- SUPER FAST 2 모드 : NORMAL에 비해 약 1%의 측정 적분 시간
INTELLIGENT DARK 모드
센서부의 정보를 이용하여 변동분을 보정하고 Dark 측정을 생략하여 측정 시간을 단축합니다.
CS-2000A/CS-2000과의 호환성
CS-2000A/CS-2000의 측정 데이터를 계속 활용할 수 있습니다. 또한, 통신 사양 및 Interface Type이 동일하여 호환성이 높습니다.

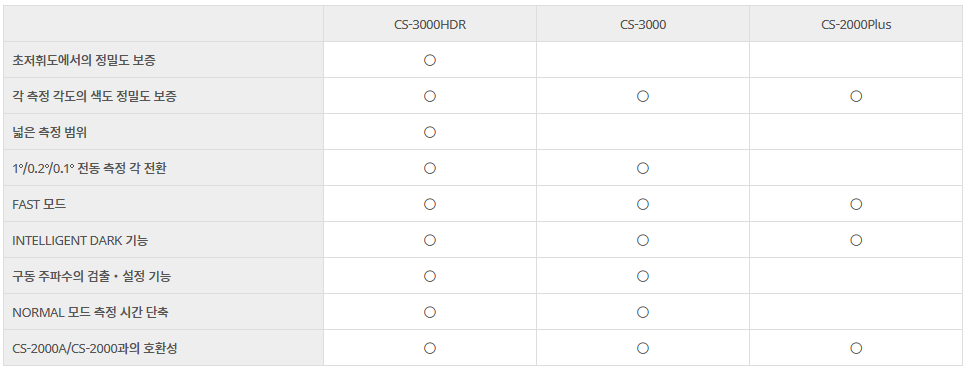

분광 방사 휘도계 시리즈의 특징 비교
소프트웨어 CS-S30 (표준 부속품)
PC에서 CS-2000Plus를 제어하는 소프트웨어로, 보기 쉬운 화면을 통해 직관적으로 조작할 수 있습니다.

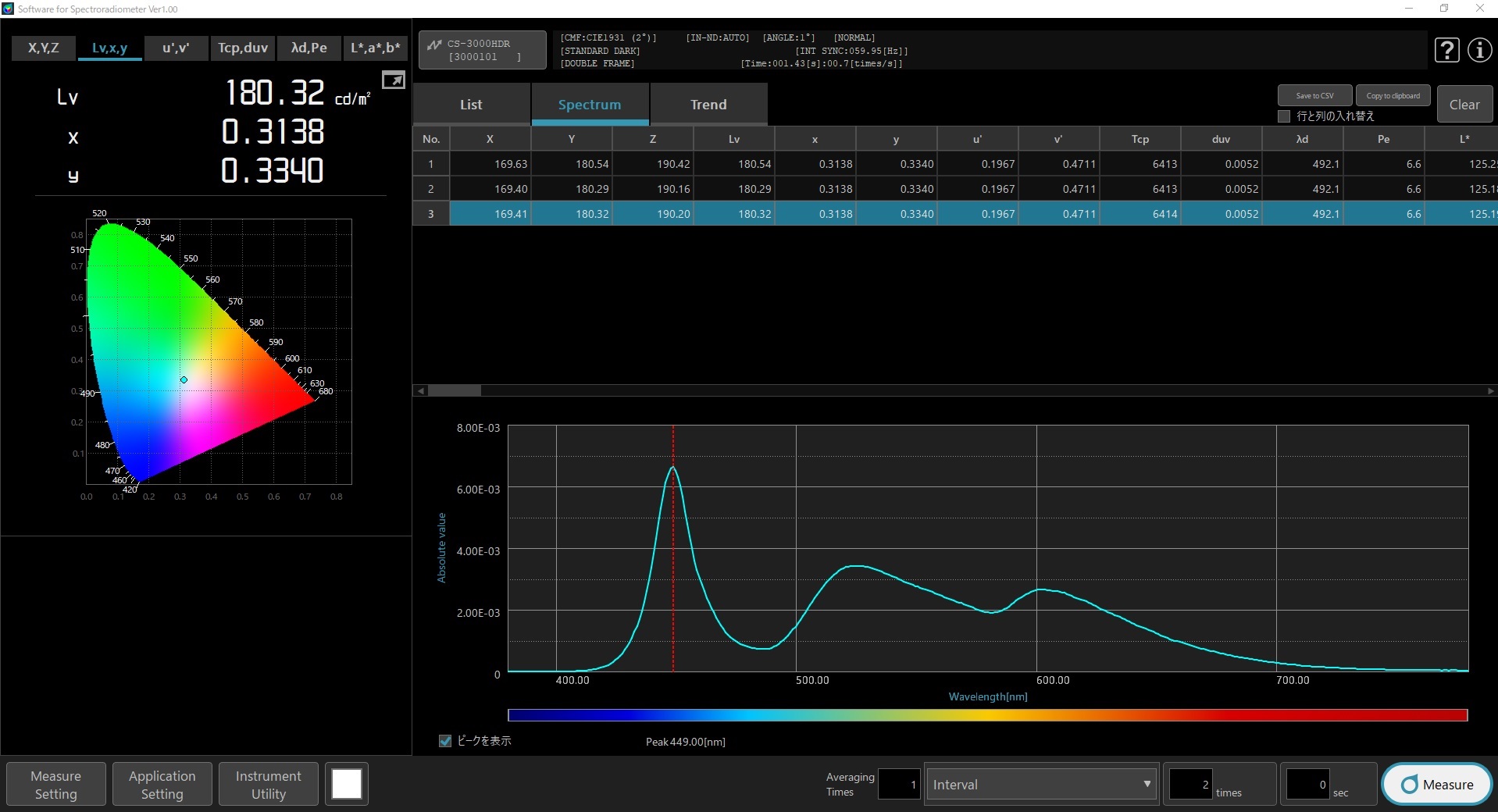

메인 화면
주요 특징
- Windows 및 Mac OS 지원
- 다양한 측정을 위한 기능 설정과 실행, 측정 값을 그래프로 표시 가능
- 휘도와 색도, 분광 그래프 외 L*a*b 표시 가능
- CIE1931(2° 시야)와 CIE1964 (10° 시야), CIE170-2:2015 (2° / 10° 시야) 설정 가능
- 임의의 등색 함수로 연산 가능

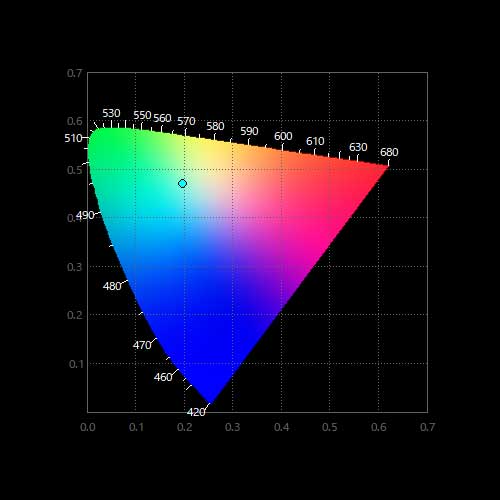

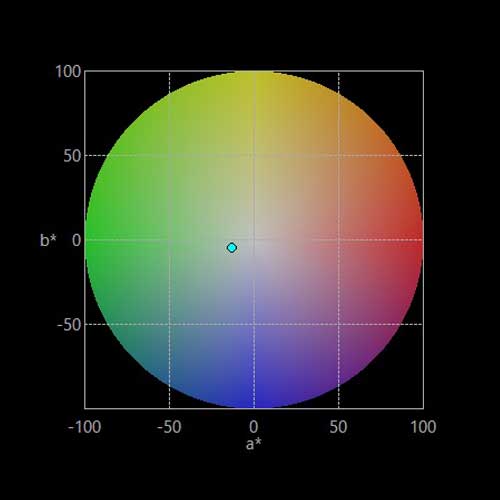

u'v' 및 L*a*b* 그래프

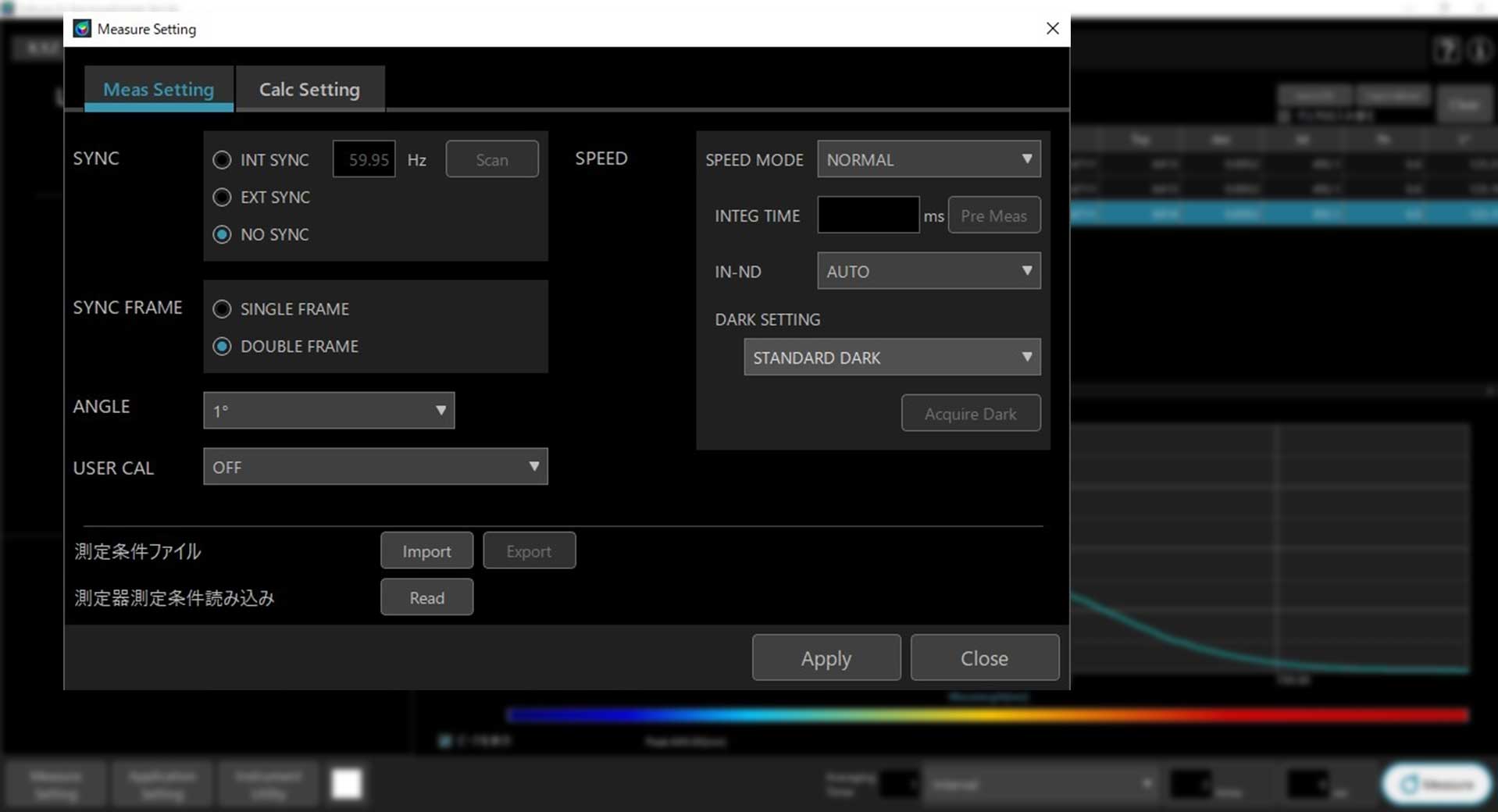

측정 조건 설정 화면
04

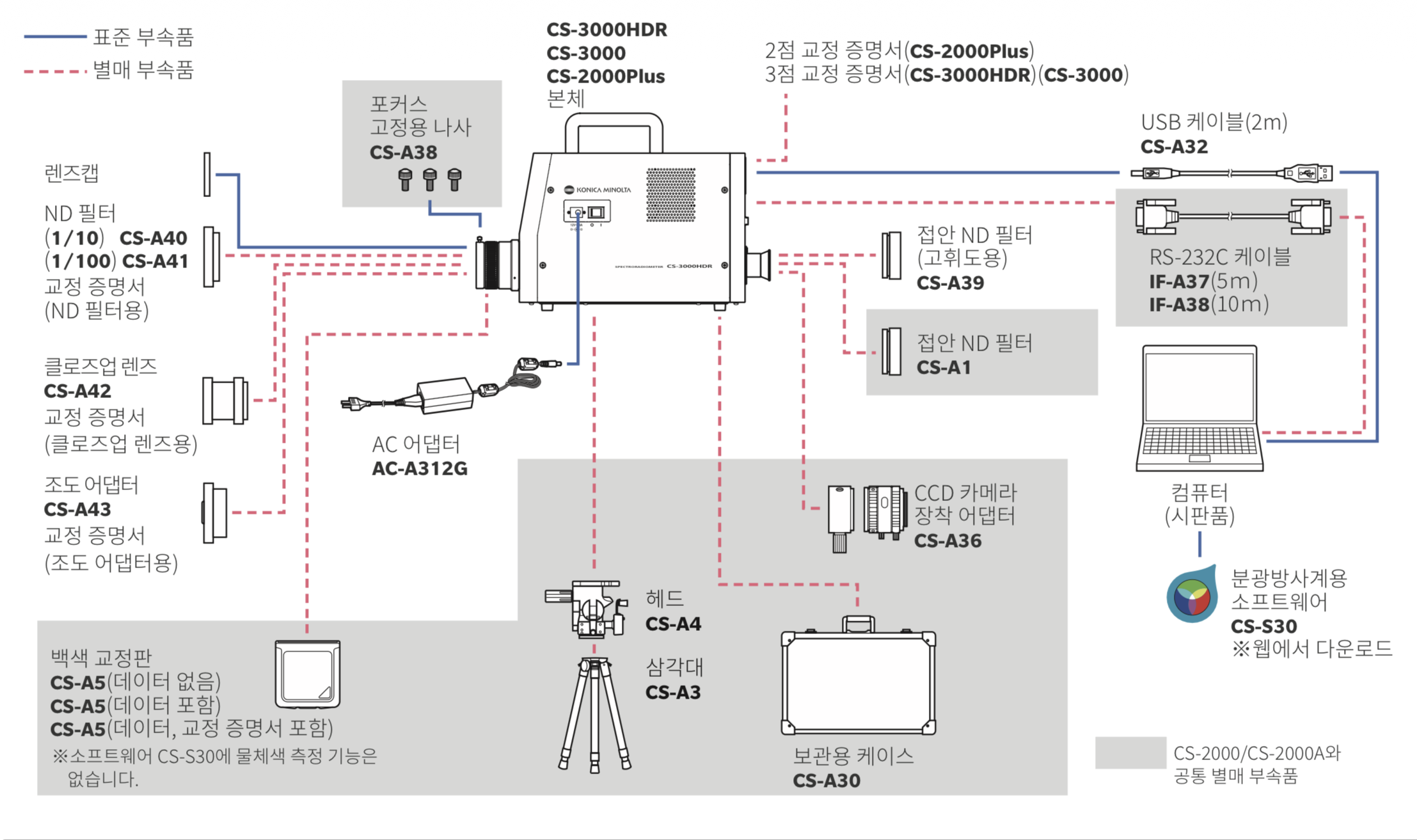

시스템도
05
주요사양
| 형식 | CS-2000PLUS | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 측정 파장 범위 | 380 ~ 780 nm | ||||||||||||
| 파장 분해능 | 0.9 nm/pixel | ||||||||||||
| 표시 파장 간격 | 1.0 nm | ||||||||||||
| 파장 정밀도 | ±0.3 nm (중심 파장 Hg-Cd 램프: 435.8nm, 546.1nm, 643.8nm) | ||||||||||||
| 스펙트럼 파장 폭 | 5nm 이하(반치폭) | ||||||||||||
| 측정각 | 1°, 0.2°, 0.1° | ||||||||||||
| 최소 측정 직경 | 0.1° | ф0.5mm (클로즈업 렌즈 사용 시: ф0.1mm) | |||||||||||
| 최단 측정 거리 | 350mm (클로즈업 렌즈 사용 시: 55mm) | ||||||||||||
| 최소 휘도 표시 | 0.00002 cd/m² | ||||||||||||
| 정밀도 보증 휘도 범위 (A 광원) |
1° | 0.003~5,000 cd/m² | |||||||||||
| 0.2° | 0.075~125,000 cd/m² | ||||||||||||
| 0.1° | 0.3~500,000 cd/m² | ||||||||||||
| 휘도 (표준 광원 A) |
정확도 | 1° | ±2% | ||||||||||
| 반복성 | 1° | 0.4% (0.003~ cd/m²) 0.3% (0.05~ cd/m²) 0.15% (0.1~ cd/m²) |
|||||||||||
| 색도 (표준 광원 A) |
정확도 | 1° | x, y: ±0.003 (0.003~0.005 cd/m²) x: ±0.0015 (0.05~ cd/m²) y: ±0.001 (0.05~ cd/m²) |
||||||||||
| 반복성 | 1° | x, y: 0.002 (0.003~0.005 cd/m²) x, y: 0.0004 (0.2~ cd/m²) |
|||||||||||
| 편광 오차 | 2% 이하(400~780 nm): 1°, 3% 이하(400~780 nm): 0.2°, 0.1° | ||||||||||||
| 적분 시 | 0.005초~120초(NORMAL 모드) 0.005초~16초(FAST 모드) |
||||||||||||
| 측정 시간 | 독립형 | 약 1~242초(NORMAL 모드) | |||||||||||
| 통신 | 약 0.08초 (MANUAL 33.333ms, INTELLIGENT DARK 설정시) |
||||||||||||
| 표색계 | Lvxy, Lvu'v', LvΔuv, XYZ, 분강 그래프, 주파장, 순순도 | ||||||||||||
| 구동 주파수 검출 | 없음 | ||||||||||||
| 측정각 전환 | 수동 | ||||||||||||
| 인터페이스 | RS-232C, USB 2.0 | ||||||||||||
| 사용 온·습도 범위 | 5~35℃ | ||||||||||||
| 전원 | 전용 AC 어댑터(100-240 V, 50/60 Hz) | ||||||||||||
| 소비 전력 | 약 20w | ||||||||||||
| 크기 | 158 x 262 x 392mm (본체) | ||||||||||||
| 질량 | 약 7.0kg | ||||||||||||
※ 본 홈페이지에 기재된 내용, 사양 및 외관은 사정에 의해 예고 없이 변경될 수 있습니다.
CS-200
- 분광 피팅 방식(분광 데이터 출력 불가)
- 측정면적(1°, 0.2°, 0.1°) 조절 가능
LS-150/LS-160
- 필터 방식(휘도계 기본 모델)
- LS-150: 1° 측정, LS-160: 1/3° 측정
CS-3000/3000HDR
- 분광 방식(휘도계 기준기 모델)
- 리얼 블랙 측정·고속 측정
CA-410 Series
- 필터 방식(초고속 측정 모델)
- 측정 면적 고정

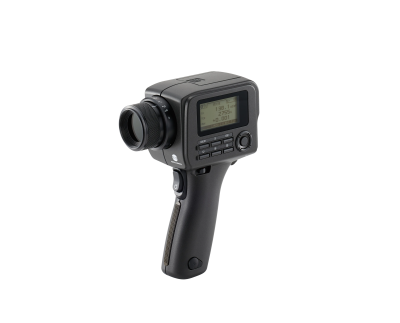

CS-150/CS-160
- 필터 방식(색채휘도계 기본 모델)
- CS-150: 1° 측정, CS-160: 1/3° 측정
CA-2500A
- 필터 방식(대면 2D 휘도계 모델)
- 렌즈 3종(Standard, Wide, Tele) 포함
CA-527
- 필터 방식(CA-410 Series 상위모델)
- 저휘도 측정속도 상향
